Hướng dẫn bạn cách cài đặt bộ điều khiển tụ bù Mikro

2/7/2018 10:57:26 AM

Tụ bù Mikro có những tác dụng gì và ưu điểm ra sao, cách cài đặt bộ điều khiển tụ bù Mikro như thế nào, cùng tìm hiểu để biết rõ ngay trong bài viết sau đây.

Ưu điểm và cách cài đặt bộ điều khiển tụ bù Mikro

Tự động điều chỉnh hệ số C/K và số cập định mức
Hiển thị thông số: hệ số công suất cos phi, dòng điện và tổng sóng hài của dòng điện
Bộ điều khiển tụ bù sử dụng bộ xử lý thông minh để điều khiển đóng cắt
Báo động nếu thiếu áp, quá áp, bù lố.
Lập trình được độ nhạy cảm cho thiết bị
lập trình báo động và điều khiển quạt
Lắp đặt bộ điều khiển tụ bù Mikro như thế nào?
Đầu tiên cần xem kích thước lỗ dập dành cho bộ điều khiển tụ bù Mikro trong catalgue.
Lựa chọn điện áp sao cho phù hợp: Điện áp thường sử dụng ở mức 220v hoặc 380V, cũng có thể dùng điện áp cấp 220V hoặc 415V.
Lưu ý khi sử dụng
Nếu sử dụng loại 220v thì điện áp cấp vào AUX Voltage sẽ là điện áp pha 220v. Như vậy nếu cắm vào dây điện áp 380 thì sẽ hỏng thiết bị.
Nếu trường hợp sử dụng lưới điện áp 3 pha 220V 3 dây hoặc 4 dây thì cần sử dụng loại có nguồn nuôi 220 VAC

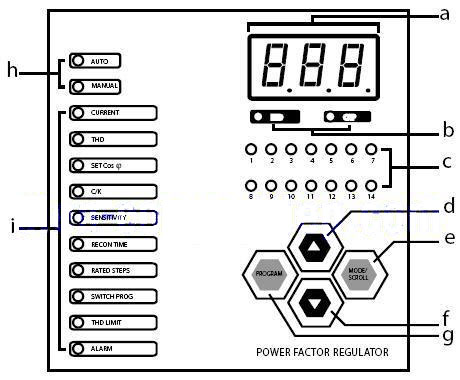

bo dieu khien tu bu Mikro
Và tiếp theo các bạn lựa chọn sơ đồ đấu đây, các trường hợp khác nhau sẽ cho sơ đồ đấu dây tương ứng.

Xem hướng dẫn cài đặt bộ điều khiển tụ bù Mikro PFR60

Bước thứ 1: Cài đặt hệ số cos phi
Cần cấp nguồn điện cho bộ điều khiển, nhấn nút MODE đến khi đèn Set Cosphi sáng lên. Tiếp tục nhấn vào Programs để chỉnh hệ thống Cosphi. Nhấn nủ UP hoặc nút Down để thực hiện chọn chế độ Cosphi mà bạn mong muốn. Thông số cosphi từ 0.9--> 0.98 và thường để là Cosphi = 0.95.
Bước thứ 2: Cài đặt hệ số C/K
Hệ số C/K của bộ này có thể được cài đặt tự động tuy nhiên nếu việc cài đặt tiến hành tại xưởng thì nên cài bằng tay hệ số này để bộ điều khiển hoạt động chính xác hơn.
Trước khi cài đặt hệ số CK thì bạn cần nhập. Hệ số này được tính toán bằng công thức như trong tài liệu hướng dẫn bộ điều khiển tụ bù.

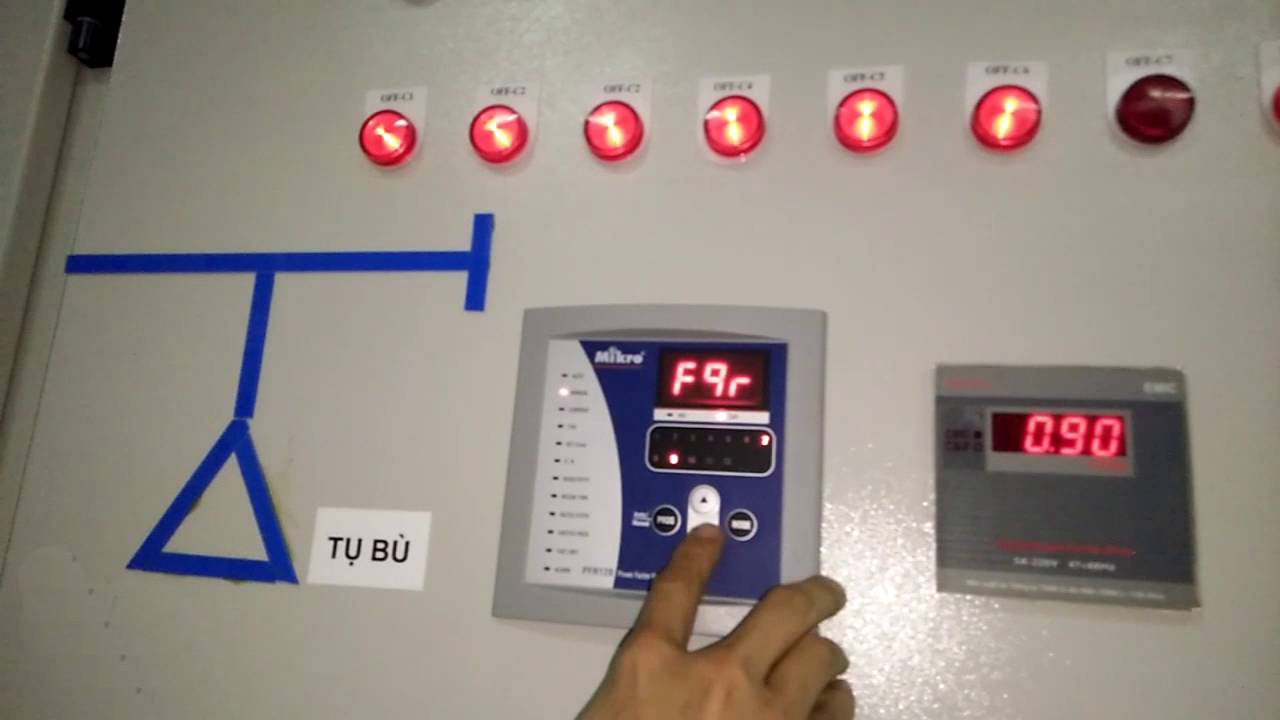

cach cai đat bo đieu khien tu bu mikro
Nếu bạn sử dụng bộ điều khiển 6 cấp để điều khiển tụ bù 4 cấp, mỗi cấp tụ là 20 kva, 415V, và biến dòng sử dụng sẽ là loại 250/5A hệ số C/K là 0.56.
Cài đặt các bước tụ
Bạn muốn dùng 4 cấp có cùng dung lượng 20 KVA. Nhấn nút MODE/ SCROLL đến khi RATED STEPS sáng. Nhấn nút Programs để làm thay đổi các giá trị của các bước tụ. Thực hiện cài đặt chương trình điều khiển tụ bù bằng tay để kiểm tra hoạt động của các contactor. Đầu tiên nhấn nút MODE đến khi đèn SWITCH PRO sáng lên. Nhấn vào nút Programs để thay đổi chương trình khi giá trị đạt đến 001 thì nhấn DOWN hoặc UP, lại nhấn tiếp Programs để xác nhận thay đổi đó. Và lại thực hiện lại các bước để nhập 001 cho các bước tụ 3,4. Và các bước tụ 5,6 thì bạn tiến hành nhập giá trị 000.
Trên đây là các bước để cài đặt tụ bù, hy vọng chia sẻ có thể giúp ích được cho bạn
