​Tụ bù hạ thế là gì? Cấu tạo của tụ bù hạ thế?

Tụ bù hạ thế là gì?

Tụ bù hạ thế có nghĩa là một hệ gồm hai vật dẫn được đặt ở gần nhau và sẽ ngăn cách nhau bởi một lớp cách điện, công dụng của tụ bù đó là phóng và tích điện ở trong mạch điện.

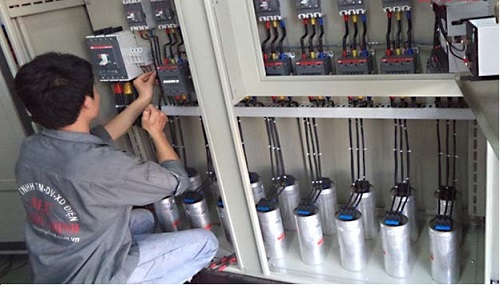

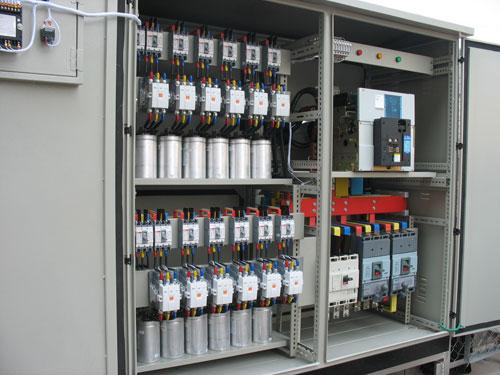

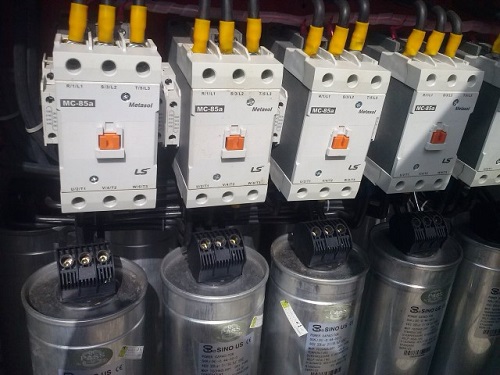

Điện dung chính là đại lượng để đặc trưng cho khả năng tích điện của Tụ bù tại một hiệu điện thế nhất định. Nó đã được xác định bằng chính thương số giữa điện tích cùng với hiệu điện thế giữa hai bản của tụ. Mục đích của khi sử dụng tụ bù trong hệ thống điện đó là bù lại công suất phản kháng để có thể nâng cao được hệ số công suất cosφ nhằm mang đến sự hiệu quả trong hoạt động của lưới điện cũng như là tránh bị phạt tiền theo như quy định của ngành Điện lực. Tụ bù hạ thế cũng là thành phần chính trong hệ thống Tủ điện bù công suất phản kháng bên cạnh những thiết bị khác để có thể đảm bảo rằng hệ thống có thể hoạt động thông minh, an toàn và ổn định như: Bộ điều khiển tụ bù, Thiết bị bảo vệ, đóng cắt, Thiết bị đo và hiển thị, Cuộn kháng lọc sóng hài,...

Tìm hiểu cấu tạo của tụ bù hạ thế

Thường sẽ là loại tụ giấy được ngâm dầu đặc biệt, gồm có hai bản cực đó là những lá nhôm dài được cách điện bằng những lớp giấy. Toàn bộ sẽ được cố định ở trong một bình hàn kín và hai đầu của bản cực sẽ được đưa ra ngoài.

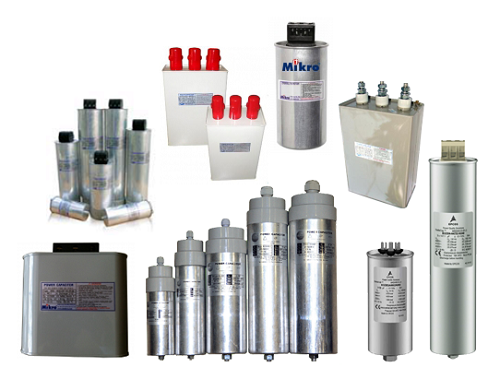

Phân loại tụ bù hạ thế

Tụ bù hạ thế sẽ được phân loại theo cấu tạo và phân loại theo điện áp

Phân loại theo cấu tạo

- Tụ bù hạ thế dầu chính là loại bình có hình chữ nhật. Ưu điểm của loại này là có độ bền cao. Tụ dầu được sử dụng cho tất cả hệ thống bù. Nhất là những hệ thống bù công suất lớn, có sóng hài và chất lượng của điện xấu. Loại tụ này khá phổ biến tại thị trường Việt Nam, chúng có những giải công suất bù như 10, 15, 20, 25, 30, 40, 50kVAr. - Tụ bù hạ thế khô có hình dạng là bình tròn. Ưu điểm của tụ là nhỏ gọn, trọng lượng nhẹ có thể dễ lắp đặt và thay thế, tiết kiệm diễn tích cho tủ điện và giá thành khá phải chăng. Tụ thường được sử dụng cho những hệ thống bù có chất lượng điện tương đối tốt và công suất nhỏ.

Phân loại theo điện áp

- Tụ bù hạ thế 1 pha gồm có 2 loại điện áp đó là 230V và 250V.
- Tụ bù hạ thế 3 pha gồm có những loại điện áp 230, 380, 400, 415, 440, 525, 660, 690, 720, 1100V. Phổ biến nhất đó chính là 2 loại điện áp 440V và 415V. Trong đó thì loại tụ bù 415V thường sẽ được sử dụng trong hệ thống có điện áp chuẩn và tương đổi ổn định. Với tụ bù 440V thì thường được sử dụng trong những hệ thống có mức điện áp cao hơn mức chuẩn, những hệ thống có sóng hài cần phải được lắp đặt kèm với cuộn kháng lọc sóng hài.

Nên lựa chọn loại tụ bù hạ thế nào?

Có một vấn đề mà rất nhiều người băn khoăn đó là nên lựa chọn loại tụ bù hạ thế nào để vừa tiết kiệm được chi phí mà lại vừa mang đến hiệu quả tốt nhất. Trong bài toán thiết kế hệ thống bù công suất phản kháng thì đây là câu hỏi khá quan trong. Để có thể chọn lựa được loại tụ phù hợp thì người dụng cần phải hiểu rõ được đặc thù của hệ thống điện cho từng đơn để vị từ đó có thể quyết định cho việc chọn lựa
